16 MAZENOD ROAD MULTI-TENANT WAREHOUSE

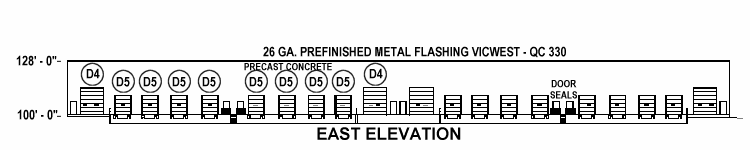

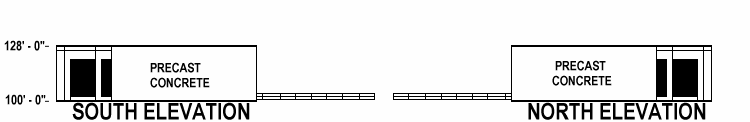

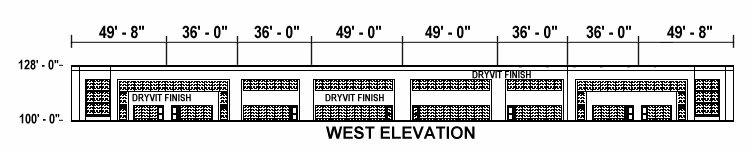

Elevation from Eastbound Dugald Rd. at Mazenod Rd.







TYPICAL EXTERIOR WALL
8" PRECAST WAFFLE PANELS
R 20 IN WAFFLE
3 5/8" STEEL STUDS @ 16" O.C.
R 12 INSULATION
6 MIL. CGSB POLY
1/2" DRYWALL

TYPICAL INTERIOR DEMISING WALL
5/8" FIREGUARD
6' STEELS STUDS @ 16" o.c.
R 20 INSULATION
6 MIL. CGSB POLY
5/8" FIREGUARD 1 HR. F.R. ULC W 409

TYPICAL FRONT WALL
DRYVIT SYSTEM
1/2" DRYWALL 20 GA. STEEL STUDS @ 16" O.C.
R 20 INSULATION
6 MIL. CGSB POLY
1/2" DRYWALL

LOAD BEARING STEEL STUDS WALL
3 5/8" 16 GA. STEEL STUDS
5/8" FIREGUARD E.S. R 12 INSULATION
1 ROW BRIDING CHANNEL
G.A. FILE NO. WP1206 DESIGN U425

TYPICAL WAREHOUSE OFFICE
5/8" FIREGUARD
6 MIL. CGSB POLY
3 5/8" STEEL STUDS
R 12 INSULATION
5/8" FIREGUARD 1 HR. F.R. - ULC W415

TYPICAL STAIRSHAFT
5/8" FIREGUARD
6 MIL. CGSB POLY
3 5/8" STEEL STUDS
R 12 INSULATION
5/8" FIREGUARD 1 H.R. F.R. - ULC W415

TYPICAL INTERIOR OFFICE WALL
1/2" DRYWALL
3 5/8" STEEL STUDS @ 16" O.C.
R 8 INSULATION 1/2" DRYWALL

12' X 14' STEEL INSULATED O.H. DOOR
R16 THERMACORE or EQUAL
2 - 8" X 18" THERMOSEALED WINDOW
HI-LIFT 3/4 h.p. OPERATION
3" CONT. HD. HARDWARE
WEATHER STRIPPING ALL AROUND
PNEUMATIC REVERSING

8' X 10' STEEL INSULATED O.H. DOOR
R16 THERMACORE or EQUAL
1 - 8" X 18" THERMOSEALED WINDOW
HI-LIFT MANUAL OPERATION
3" CONT. HD. HARDWARE
WEATHER STRIPPING ALL AROUND
TOE PLATE FOR CLOSING
